Opis proizvoda
Sy5000 solenoidni ventil: rješenje optimizirano na snagu za zahtjevnu pneumatiku
Dizajnirani da nadmašuju konvencionalne ventile,Sy5000 solenoidni ventilpostićiTolerancija pritiska vodeće u industriji (8 MPa/1160 psi)-omogućavanje pouzdane kontrole u pneumatskim aplikacijama visokog intenziteta gdje manji ventili ne uspijevaju .Inovativni dizajn protokadostavljanje20% veća učinkovitost protokanego konkurenti iste veličine poput serije 4V210, istovremeno održavajući značajnokompaktniji otisak.
S obzirom naISO 14000-, SY5000 osigurava usklađenost okoliša i eliminira zračni otpad u kontinuiranim operativnim ciklusima . UniversalKompatibilnost s više napona (12-240 V DC/AC)Uklanja regionalne prepreke napajanja za globalne proizvodne implementacije .
Robustankonstrukcija otporna na korozijuIzdržava vlažno i kemijski agresivno zračno okruženje, doksamo-dijagnostičke sposobnostipredvidjeti potrebe za održavanjem>40 milijun životnog vijeka- Smanjenje neplaniranog stanke za 40% u odnosu na naslijeđene ventile .
|
Kako naručiti SY serija pneumatski solenoidni ventil |
||||
|
Sy5 (ⅰ) 1 (ⅱ) 20-5 (ⅲ) l (ⅳ) □ (ⅴ) □ (ⅵ) -01 |
||||
|
Ⅰ . |
Ⅱ . Vrsta aktiviranja |
|||
|
3 |
SY3000 |
1 |
2 Pozicija jednostruka |
|
|
5 |
SY5000 |
2 |
2 položaja dvostruko |
|
|
7 |
Sy7000 |
3 |
3 Položaj zatvoreni centar |
|
|
9 |
SY9000 |
4 |
3 Pozicijski ispušni centar |
|
|
5 |
3 Pozicijski pritisak |
|||
|
Ⅲ . Ocijenjeni napon |
Ⅵ . ručno nadjačavanje |
|||
|
1 |
100 VAC |
Nil: non |
||
|
2 |
110 VAC |
Zaključavanje tipke |
||
|
3 |
110 VAC [115 VAC] |
D: Push-Turn |
||
|
4 |
220 VAC [230 VAC] |
Zaključavanje proreza |
||
|
5 |
24 VDC |
E: Push-Turn |
||
|
6 |
12 VDC |
vrsta ručice za zaključavanje |
||
|
Ⅳ . električni unos |
||||
|
G |
Dužina olovne žice 300 mm |
L |
S olovnom žicom (duljina 300 mm) |
|
|
H |
Dužina olovne žice 600 mm |
Ln |
Bez olovne žice |
|
|
Mokar |
Bez priključka |
LO |
Bez priključka |
|
|
M |
S olovnom žicom (duljina 300 mm) |
D,Y |
S konektorom |
|
|
MN |
Bez olovne žice |
Učini, yo |
Bez priključka |
|
|
Ⅴ . Svjetlo/prenaponski suzbijanje napona |
||||
|
Električni ulazak za G, H, L, M, W |
Električni ulazak za D, Y |
|||
|
Nula |
Bez suzbijanja napona svjetla/prenapona |
Nula |
Bez suzbijanja napona svjetla/prenapona |
|
|
S |
S prenaponskom naponom supresor |
S |
S prenaponskom naponom supresor |
S prenaponskom naponom supresor |
|
(Nepolarni tip) |
(Nepolarni tip) |
|||
|
Z |
S supresijom svjetlosti/prenaponskog napona |
Z |
S supresijom svjetlosti/prenaponskog napona |
|
|
(Nepolarni tip) |
||||
|
R |
S prenaponskom naponom supresor (Nepolarni tip) |
Doz i yoz nisu dostupni . |
||
|
U |
S LightLrurge naponom supresor (nepolarni tip) |
Za izmjenični naponski ventile ne postoji |
||
SySeriesPneumatskiSolenoidValveTehnički parametri
|
SySeriesPneumatskiSolenoidVSpecifikacije ključa alve |
|||||
|
Niz |
SY3000 |
SY5000 |
Sy7000 |
SY9000 |
|
|
Fluidan |
Zrak |
||||
|
Unutarnji pilot |
2 Pozicija jednostruka |
0,15 do 0,7 |
|||
|
2 položaja dvostruko |
0,1 do 0,7 |
||||
|
3 položaj |
0,2 do 0,7 |
||||
|
Ambijentalna i fluidna temperatura (C) |
-10 do 50 (bez zamrzavanja) |
||||
|
Max . |
2 Pozicija jednostruka, dvostruko |
10 |
5 |
5 |
5 |
|
3 položaj |
3 |
3 |
3 |
3 |
|
|
Ručno nadjačavanje (ručni rad) |
Ne-zaključavajući tip guranja, |
||||
|
Pilot ispušna metoda |
Uobičajeni tip ispuha za glavni i pilot ventil |
||||
|
Podmazivanje |
Nije potreban |
||||
|
Montažna orijentacija |
Neograničen |
||||
|
Napomena o udarcu/vibracijama (m/s²)) |
150/30 |
||||
|
Ograda |
Doof prašina (*DIN terminal i M8 priključak: IP65) |
||||
SMC SY5000 Popis modela magnetskog ventila serije serije
Ispod je potpuni popis SMC SY5000 modela solenoidnog ventila serije serije . Molimo kontaktirajte nas za detaljne specifikacije i cijene .
|
Sy 5120-6 l -01 |
Sy 5120-5 l -01 |
Sy 5120-4 l -01 |
Sy 5120-6 l-c6 |
Sy 5120-5 l-c6 |
Sy 5120-4 l-c6 |
|
Sy 5220-6 l -01 |
Sy 5220-5 l -01 |
Sy 5220-4 l -01 |
Sy 5220-6 l-c6 |
Sy 5220-5 l-c6 |
Sy 5220-4 l-c6 |
|
Sy 5320-6 l -01 |
Sy 5320-5 l -01 |
Sy 5320-4 l -01 |
Sy 5320-6 l-c6 |
Sy 5320-5 l-c6 |
Sy 5320-4 l-c6 |
|
Sy 5420-6 l -01 |
Sy 5420-5 l -01 |
Sy 5420-4 l -01 |
Sy 5420-6 l-c6 |
Sy 5420-5 l-c6 |
Sy 5420-4 l-c6 |
|
Sy 5520-6 l -01 |
Sy 5520-5 l -01 |
Sy 5520-4 l -01 |
Sy 5520-6 l-c6 |
Sy 5520-5 l-c6 |
Sy 5520-4 l-c6 |
|
Sy 5120-6 g -01 |
Sy 5120-5 g -01 |
Sy 5120-4 g -01 |
Sy 5120-6 G-C6 |
Sy 5120-5 G-C6 |
Sy 5120-4 G-C6 |
|
Sy 5220-6 g -01 |
Sy 5220-5 g -01 |
Sy 5220-4 g -01 |
Sy 5220-6 G-C6 |
Sy 5220-5 G-C6 |
Sy 5220-4 G-C6 |
|
Sy 5320-6 g -01 |
Sy 5320-5 g -01 |
Sy 5320-4 g -01 |
Sy 5320-6 G-C6 |
Sy 5320-5 G-C6 |
Sy 5320-4 G-C6 |
|
Sy 5420-6 g -01 |
Sy 5420-5 g -01 |
Sy 5420-4 g -01 |
Sy 5420-6 G-C6 |
Sy 5420-5 G-C6 |
Sy 5420-4 G-C6 |
|
Sy 5520-6 g -01 |
Sy 5520-5 g -01 |
Sy 5520-4 g -01 |
Sy 5520-6 G-C6 |
Sy 5520-5 G-C6 |
Sy 5520-4 G-C6 |
|
Sy 5120-6 d -01 |
Sy 5120-5 d -01 |
Sy 5120-4 d -01 |
Sy 5120-6 d-c6 |
Sy 5120-5 d-c6 |
Sy 5120-4 d-c6 |
|
Sy 5220-6 d -01 |
Sy 5220-5 d -01 |
Sy 5220-4 d -01 |
Sy 5220-6 d-c6 |
Sy 5220-5 d-c6 |
Sy 5220-4 d-c6 |
|

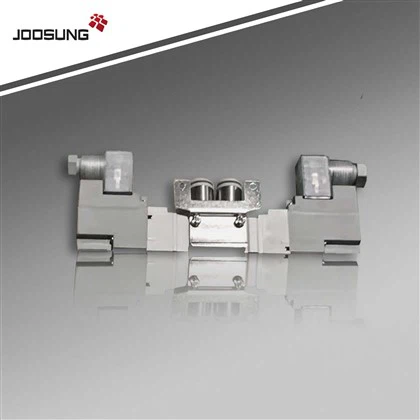

Sy 5320-6 d -01 |
Sy 5320-5 d -01 |
Sy 5320-4 d -01 |
Sy 5320-6 d-c6 |
Sy 5320-5 d-c6 |
Sy 5320-4 d-c6 |
|
Sy 5420-6 d -01 |
Sy 5420-5 d -01 |
Sy 5420-4 d -01 |
Sy 5420-6 d-c6 |
Sy 5420-5 d-c6 |
Sy 5420-4 d-c6 |
|
Sy 5520-6 d -01 |
Sy 5520-5 d -01 |
Sy 5520-4 d -01 |
Sy 5520-6 d-c6 |
Sy 5520-5 d-c6 |
Sy 5520-4 d-c6 |
