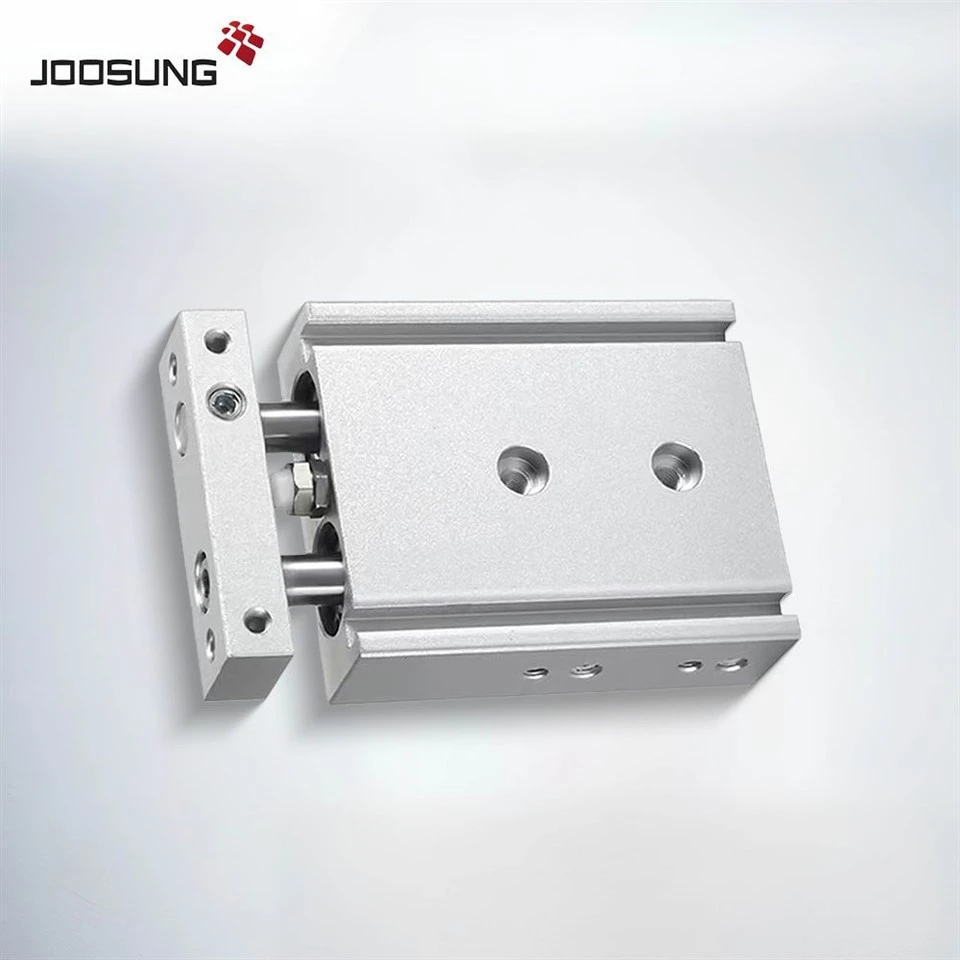

AAirTac TR serijaje aJIS-Standard s dvostrukim rodom vođenim cilindromKombinacija pogona i smjernica unutar jednog kompaktnog kliznog tijela. Ima anProšireni sustav kliznog vodičaTo djeluje bez podmazivanja, pružajući visoku preciznost i izdržljivost. Njegova struktura s dvostrukim štapom minimizira odstupanje od kraja šipke i sprječava rotaciju, pružajući izvrsnu otpornost na sile savijanja i uvijanja.
Dizajn dopuštamontiranje na više površinePreko orijentacijskih rupa i uključuje odbojnik za podešavanje moždanog udara s prednje strane do udara jastuka. Dvostruki zračni otvori s obje strane nude fleksibilnost ugradnje, a magnet je uključen kao standard za bešavnu integraciju senzora.
|
Kako naručiti pneumatski cilindar TR serije |
|||
|
Tr |
20 |
50 |
S |
|
Model |
Veličina provrta |
Moždani udar |
Magnet |
|
TR: Twin-Rod cilindar (tip dvostrukog djelovanja) |
6 10 16 20 25 32 |
S: S magnetom |
|
Treba kompaktni cilindar sprecizne smjernice i visoki strukturni integritet?
AAirTac TR serija s dvostrukim rodom vođenim cilindromNudi pouzdane, svemirno učinkovite performanse za zahtjevna okruženja za automatizaciju.
Kontaktirajte nas danasZa detaljne tablice, 3D CAD modeli i OEM-optimizirani citati!
|
Specifikacija: |
|||||
|
Veličina provrta: |
10 |
16 |
20 |
25 |
32 |
|
Vrsta glume: |
Dvostruka glumaca |
||||
|
Tekućina: |
Zrak (koji će se filtrirati prema elementu filtra od 40 μm) |
||||
|
Radni tlak: |
0,2 ~ 1,0MPa |
0,15 ~ 1,0MPa |
|||
|
Dokazni pritisak: |
1,5MPA (215PSI) |
||||
|
Temperatura (stupanj): |
-20~70 |
||||
|
Brzina Rang (mm/s): |
30~500 |
||||
|
Podesivi moždani udar (MM): |
-5~0 |
||||
|
Vrsta jastuka: |
Branik |
||||
|
Tolerancija bez rotacije: |
± 0,4 stupnja |
± 0,3 stupnja |
|||
|
Veličina luke: |
M5X0.8 |
Pt1/8 |
|||
|
Serijski model |
Dostupni modeli |
|
Serija TR6 |
TR10-10S, TR10-20S, TR10-30S, TR10-40S, TR10-50S |
|
TR10 serija |
TR10-10S, TR10-20S, TR10-30S, TR10-40S, TR10-50S, TR10-60S, TR10-70S, TR10-80S, TR10-90S, TR10-100S |
|
TR16 serija |
TR16-20S, TR16-30S, TR16-40S, TR16-50S, TR16-60S, TR16-70S, TR16-80S, TR16-90S, TR16-100S, TR16-125S, TR16-150S |
|
Serija TR20 |
TR20-10S, TR20-20S, TR20-30S, TR20-40S, TR20-50S, TR20-60S, TR20-70S, TR20-80S, TR20-90S, TR20-100S, TR20-125S, TR20-150S |
|
Serija TR25 |
TR25-20S, TR25-30S, TR25-40S, TR25-50S, TR25-60S, TR25-70S, TR25-80S, TR25-90S, TR25-100S, TR25-125S, TR25-150S |
|
TR32 serija |
TR32-20S, TR32-30S, TR32-40S, TR32-50S, TR32-60S, TR32-70S, TR32-80S, TR32-90S, TR32-100S, TR32-125S, TR32-150S |
Popularni tagovi: TR serija s dvostrukim rodom vođenim pneumatskim cilindrom, Kinom, dobavljačima, proizvođačima, tvornicom, običaj, na veliko
