Razlike između cilindra 10a-5 iSC cilindar
SC cilindar i 10A-5 dvije su različite serije. Njihove ugradbene dimenzije su različite. SC: Bio je to standard veličine ranog Airtaca. Kasnije su mnogi domaći proizvođači slijedili ovaj standard. Neki su ga zvali i SC, dok su drugi promijenili imena. 10A-5 je rani nacionalni standard. Ove dvije serije imaju samo malo različite rupe za ugradnju. Ako se radi o dodatnom priključku, može se zamijeniti. Međutim, ako je cilindar izravno instaliran na stroju, ne može se zamijeniti osim ako se ne izbuše nove instalacijske rupe. Cilindar 10a-5 zabrtvljen je čeličnim brtvama i čeličnim rukavima, što je bolje od gumenog brtvljenja i izdržljivije je. Vođen mjedenom čahurom, smanjuje trošenje klipnjače tijekom rada, čime ima duži radni vijek od SC-a.

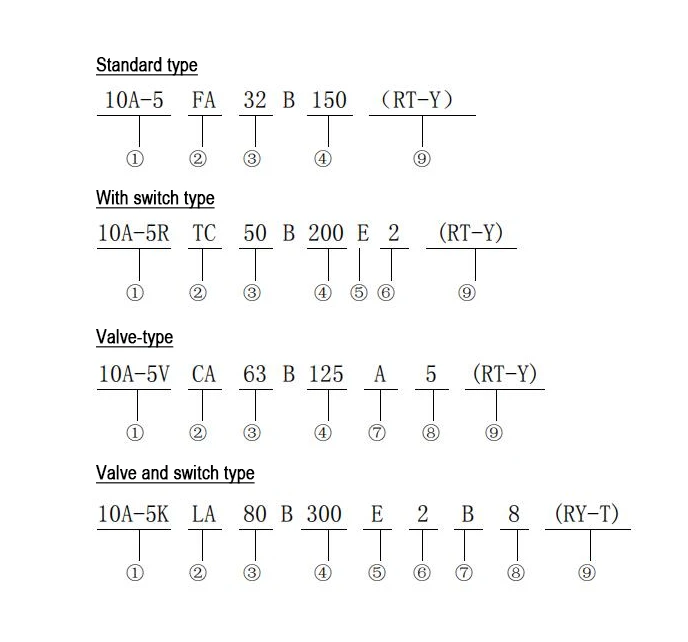

Model, specifikacija i parametri cilindra 10a-5
| ① Model cilindra | |||
| ② Obrazac za instalaciju: pogledajte sliku na sljedećoj stranici | |||
| ③ Unutarnji promjer cilindra: Za detalje pogledajte tablicu u nastavku | |||
| ④ Hod cilindra: Molimo pogledajte donju tablicu za detalje | |||
| ⑤Model kružnog prekidača | |||
| E | F | G | H |
| SR101 | SR201 | SR301 | SR401 |
| ⑥Broj prekidača | |||
| ⑦Način rada ventila | |||
| Jednostruka elektronska kontrola | Dvostruka elektronska kontrola | ||
| O: Tip električnog guranja | D: Obrazac-za posjedovanje | ||
| C: Tro-centralni-pozicijski zatvoreni tip | |||
| B: Električni vučni tip | E: Tri-osobe u srednjem redu | ||
| P: Tri{0}}položaja srednjeg{1}}tlaka | |||
| ⑧Radni napon ventila 5: AC220V 50HZ 8:DC 24V |
|||
| ⑨Obrazac za povezivanje: Za detalje pogledajte ilustraciju na sljedećoj stranici | |||
Značajke
1. Bezuljni{1}}podmazani cilindri proizvedeni u skladu s licencom japanske tvrtke TAIYO Iron Works Co., Ltd. uvođenjem tehnologije tvrtke.
2. "Tri izvrsnosti" - Proizvodi "Pokrajinska izvrsnost", "Ministarska izvrsnost" i "Čuvena kvaliteta".
3. Napredna razina 1980-ih. Glavni dijelovi izrađeni su od aluminijske legure koja je lagana. Stijenka cilindra obrađena je tvrdom anodizacijom, koja je posebno -otporna na habanje i ima dug vijek trajanja.
4. Dimenzije ugradnje u skladu su s ISO (međunarodni standard)
5. Nema opskrbe uljem (moguća je i opskrba uljem), podmazivanje, izbjegavanje kontaminacije uljem i plinom i eliminiranje potrebe za podmazivačem uljne magle.
6. Dostupne su mnoge varijante i specifikacije, uključujući kombinirane cilindre s prekidačima i ventilima, što štedi vrijeme spajanja i pogodno je za održavanje i rad.
Glavni tehnički parametri cilindra 10a-5
| Varijanta pneumatskog cilindra | 10A-5 (standardni tip) 10A-5R (s tipom prekidača) | 10A-5V (s tipom ventila) 10A-5K (s tipom ventila i sklopke | ||||||||||||||||
| Unutarnji promjer pneumatskog cilindra D (mm) | Φ32 | Φ40 | Φ50 | Φ63 | Φ80 | Φ100 | Φ125 | Φ160 | Φ32 | Φ40 | Φ50 | Φ63 | Φ80 | Φ100 | Φ125 | Φ160 | ||
| Maksimalni hod S (mm) | 500 | 800 | 1000 | 500 | 800 | 1000 | ||||||||||||
| Raspon radnog tlaka (MPa) | 0.05-1.0 | 0.15-0.08 | ||||||||||||||||
| Dodatni tlak (MPa) | 1.5 | 1.2 | ||||||||||||||||
| Radni raspon brzine (mm/s) | 50---700 | 50---500 | ||||||||||||||||
| Raspon radne temperature (stupnjevi) | -25----- +80(ali pod-uvjetima bez smrzavanja) | -25----- +80(ali pod-uvjetima bez smrzavanja) | ||||||||||||||||
| Radni medij | Zrak, suhi zrak | |||||||||||||||||
| Napunite gorivo | Nema potrebe (gorivo je također prihvatljivo) | |||||||||||||||||
| Pufer | Podesivi odbojnici s obje strane | |||||||||||||||||
| Hod odbojnika (mm) | 20 | 25 | 28 | 20 | 25 | 28 | ||||||||||||
| Najkraći putovati (mm) |
Montaža | Model pneumatskog cilindra | 10A-5R | 10A-5V | 10A-5K | |||||||||||||
| TC instalacija | Φ 32--Φ 125 | 125 | 75 | 125 | ||||||||||||||
| Φ 160 | 120 | 165 | 165 | |||||||||||||||
| Ostale instalacije | Φ 32--Φ 125 | 30 | 50 | 50 | ||||||||||||||
| Φ 160 | 110 | 165 | 165 | |||||||||||||||
Bilješka
Kada je prekidač instaliran u srednjem položaju cilindra s prekidačem, maksimalna brzina cilindra treba biti unutar 300 mm/s kako bi se osiguralo da se brzina odziva releja i drugih opterećenja može prilagoditi, a rad je u dobrom stanju.
2. Prekidač mora biti učitan prije upotrebe; inače će pregorjeti ako je izravno spojen na bilo koji izvor napajanja.
3. Kada je minimalni hod cilindra s prekidačem manji od vrijednosti navedene u gornjoj tablici, može se ugraditi uvezeni prekidač. Molimo dodajte riječi "(Uvezeni prekidač)" nakon modela prilikom naručivanja. Cijena će se posebno izračunati.
Gore su navedene razlike između cilindara 10a-5 i SC cilindara, specifikacije modela i parametri sadržaja cilindara 10a-5. Da biste saznali više povezanih informacija, posjetitehttps://www.joosungauto.com/.
